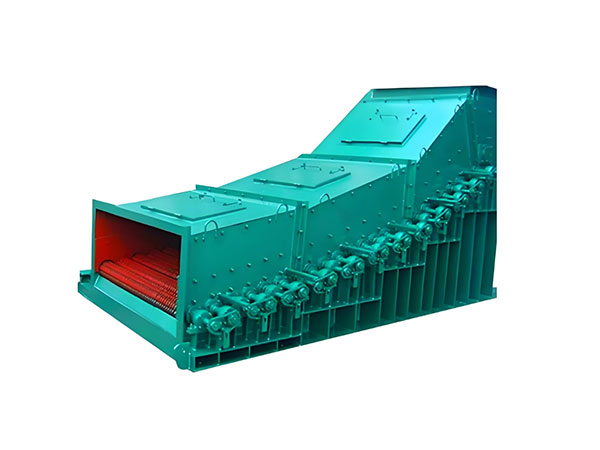

设备结构与创新设计

变倾角核心机制

• 动态倾角调节：

  • 液压/电动调节：通过液压缸或电动推杆驱动筛体整体或分段调节倾角（调节范围通常为5°~25°），适应不同物料流动性需求。

  • 分段式倾角（可选）：筛面分为前段（高倾角加速物料流动）和后段（低倾角精细筛分），优化筛分效率。

• 双层滚轴布局：

  • 上层滚轴：间距较大（如50~100mm），用于快速分离大块物料。

  • 下层滚轴：间距较小（如10~30mm），结合倾角调节实现精细分级。

  • 滚轴驱动：可采用链条联动或独立电机驱动（无轴设计），支持单根滚轴启停。

• 自清洁与防堵设计：

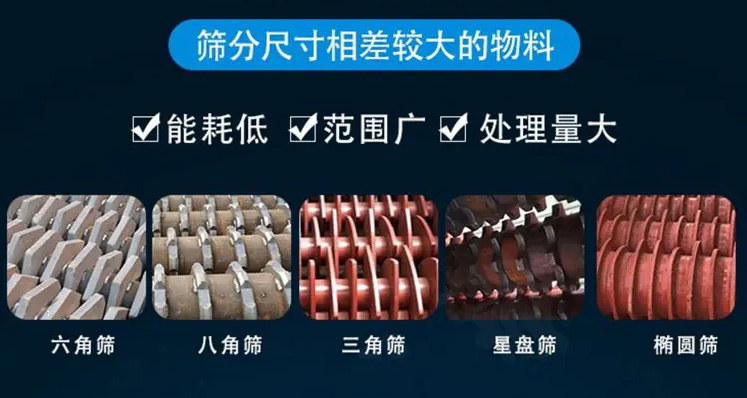

  • 滚轴表面处理：菱形凸纹或螺旋叶片设计，旋转时自动清理粘附物料。

  • 间隙微调：滚轴间距通过偏心套或垫片动态调整，匹配倾角变化后的筛分需求。



核心优势

• 灵活适应工况：

  • 湿度适应性：高倾角（如20°）加速湿粘物料流动，减少堵塞；低倾角（如8°）延长干燥物料筛分路径，提升精度。

  • 粒度分级扩展：通过倾角与滚轴间距联动调节，可输出3~4种不同粒度产品（如0-5mm、5-15mm、15-30mm、>30mm）。

• 节能：

  • 动态调节倾角可减少无效能耗，例如处理轻质物料时降低倾角以减少电机负载。

  • 滚轴独立驱动（无轴版）可关闭未参与筛分的滚轴，节能达20%~30%。

• 维护便捷性：

  • 模块化滚轴单元支持快速更换，无需拆卸整体筛架。

  • 液压系统配备过载保护，避免倾角调节时机械损伤。

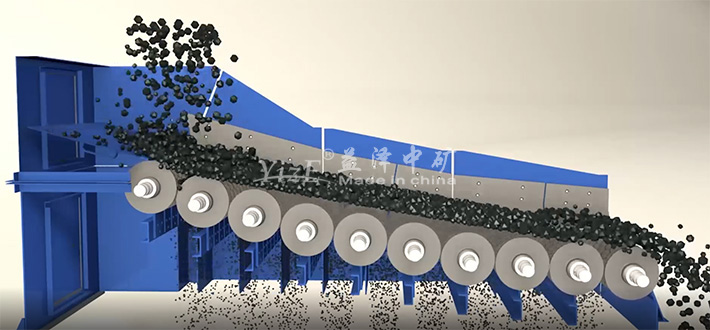

工作原理

1. 倾角设定：根据物料特性（如湿度、粘度）设定初始倾角（例：湿煤选15°，干砂选10°）。

2. 物料筛分流程：

   • 上层粗筛：大块物料沿高倾角快速排出，筛下物落入下层。

   • 下层精筛：低倾角段细料透筛，中等颗粒沿滚轴推进至末端收集。

3. 动态调节：运行中可实时微调倾角，例如物料含水率升高时增加倾角防止堆积。

技术参数参考

与固定倾角滚轴筛对比

典型应用场景

• 季节性变化的煤矿：

  • 雨季处理高湿度原煤时调高倾角，旱季恢复低倾角精细筛分。

• 建筑垃圾再生利用：

  • 根据垃圾成分（混凝土块、塑料、木材）动态调节倾角与滚轴转速，实现分选。

• 砂石骨料多级生产：

  • 单台设备通过倾角切换，满足不同粒度骨料（如粗骨料、机制砂）的生产需求。

• 冶金原料预处理：

  • 处理含粉量高的矿石时降低倾角，延长筛分时间以减少粉末夹带。




选型与配置建议

• 关键考量因素：

  • 物料多样性：若需频繁切换物料类型（如煤、矿石、建筑垃圾），必选变倾角型号。

  • 自动化需求：优先选择电动/液压调节+PLC控制系统，实现倾角与滚轴转速联动。

  • 预算平衡：固定工况下可选经济型手动调节版本（倾角调节范围5°~15°）。

• 推荐配置：

  • 高配版：液压倾角调节+独立电机驱动滚轴+耐磨合金滚轴（适用于矿山重载工况）。

  • 标准版：电动倾角调节+链条联动滚轴+聚氨酯包覆滚轴（适用于建筑垃圾处理）。




潜在问题与解决方案

• 倾角调节失效：

  • 原因：液压系统泄漏或电动推杆卡滞。

  • 对策：定期检查液压油位与电路密封性，润滑机械传动部件。

• 筛分粒度不均：

  • 原因：倾角与滚轴转速未协同调节。

  • 对策：建立倾角-转速匹配数据库（如15°倾角对应滚轴20rpm）。

• 滚轴磨损偏载：

  • 原因：高倾角时物料冲击集中于筛面前端。

  • 对策：前端滚轴采用加厚壁管或堆焊耐磨层。
